PR-203-6T 農藥殘留快速測試儀 使用說明書 目錄 一. 概述 二. 儀器主要技術指標 三. 儀器結構 四. 按鍵基本功能 五. 儀器操作 六. 試樣處理方法 七. 果蔬中農藥殘留的測試 八.儀器維護、注意事項 九.儀器成套性 十.附加說明
一. 概述 膽堿酯酶對底物分解反應的催化能力與其活成正相關。而蔬菜中的農藥對膽堿酯酶的活性起抑制作用，抑制程度的大小與農藥的殘留毒性成線性相關。因此通過測試蔬菜樣品與膽堿酯酶作用前后催化反應的速率變化，即可測試膽堿酯酶的活性變化，從而測試出樣品中的農藥殘留——以[I%]表示的酶抑制率。 酶抑制率的測量：酶催化底物分解，其分解產物與顯色劑瞬時反應，定量地生成黃色化合物。催化反應速率越快，黃色化合物生成速度也越快。測量溶液吸光特性（A）隨時間變化的曲線即可測行催化反應速率（K），進而計算出酶試劑的活性（Y） 由于：I%=(Ack-As)/Ack×100 其中： I：酶的抑制率。 Y：酶的活性值， ck：表示對照測試的下標， s：表示樣品測試的下標。 K：酶催化力學反應的速度 A：吸光度值。 t：測量中的某一時刻。 由于農藥殘留毒性是以酶活性的抑制率來計算衡量的，故只須測量酶活性的相對量即可測定酶抑制率。 二. 儀器主要技術指標 1 、光電流穩定度: ≤±1%T/3min 2 、透射比準確度: ≤±1.5%T 3 、透射比重復性: ≤0.5%T 4 、抑制率測量范圍: 0～100% 5 、反應顯色測試時間:1～9分鐘任選 6 、大屏幕液晶顯示（114mm×64mm），測量結果自動打印、自動保存,可保存750組數據(4500條測試數據) 7 、供電電源: a、電源適配器供電:輸入 100～230VAC 50Hz/60Hz 輸出 6V2.5A b、機內電池供電: 6V NiH電池, 工作時間約4小時(背光開) 或16小時(背光關) c、12V車載電源供電(可選) 8 、儀器外形尺寸:360mm×260mm×120mm 9 、儀器重量:約4kg 10 、儀器工作環境: 溫度 0～40℃,濕度 35～85% 三. 儀器結構
四. 按鍵基本功能
1、<開/關>鍵: 儀器開機或關機鍵，儀器關機時按該鍵約2S儀器開機并顯示開機畫面；儀器開機后按該鍵則關機。 2、〈100%T/ABS0〉鍵：按該鍵儀器透光度置100%T或吸光度置0.000A；當儀器開機工作一段時間光電流產生漂移時，可按該鍵重置100%T。 3、〈對照〉鍵：儀器在待機檢測狀態下按〈對照〉鍵，則儀器開始對照（和樣品）測試；在對照測試中按〈對照〉鍵，則停止對照測試儀器回到待機檢測狀態。 4、〈樣品〉鍵：儀器在待機檢測狀態下按〈樣品〉鍵，則儀器開始對樣品測試；在樣品測試中按〈樣品〉鍵，則停止樣品測試儀器回到待機檢測狀態。 5、〈打印〉鍵： a、 儀器在待機檢測狀態下，按〈打印〉鍵則打印當前各通道的透光度（透射比）和相應的吸光度（吸收比）值,格式如圖3.
其中:“NO.”列—表示與測量室相對應各通道的序號即001對應測量室第一通道,其它依此類推； “吸光度”列--表示與測量室相對應各通道溶液吸光度變化的最大值； “抑制率”列--表示與測量室相對應各通道溶液的抑制率值； “001”行抑制率值為空白表示第一通道試樣為對照試樣； “002”行抑制率值為40.0%表示第二通道樣品試樣的抑制率值； “----- ------”符號表示該通道無試樣。 6、〈模式〉鍵： a、 儀器在待機檢測狀態下按〈模式〉鍵然后迅速放開，則第一通道對應的試樣序號高亮顯示，通過按〈▲〉、〈▼〉鍵可改變序號值，再按〈模式〉鍵則結束當前通道的序號調整而下一通道的序號高亮顯示；依此類推，可調整各通道的序號，最后按〈設置〉鍵結束序號調整，回到待機檢測狀態。 b、 儀器在待機檢測狀態下按〈模式〉鍵約1S則進入設置菜單，選中的條目高亮顯示，按〈▲〉、〈▼〉鍵可選擇需調整的條目；按〈設置〉鍵則該條目的參數高亮顯示，按〈▲〉、〈▼〉鍵可改變該條目的參數，再按〈設置〉鍵確認該參數；最后各參數設置完畢按〈模式〉鍵儀器回到待機檢測狀態。 7、〈▲〉、〈▼〉鍵： a、 儀器在待機檢測和數據檢查狀態下，按▲〉、〈▼〉鍵可檢查機內保存的歷史數據；再按〈設置〉鍵儀器回到待機檢測狀態。 b、 配合其它鍵改變參數或序號。 8、〈設置〉鍵： 用于設置確認參數或使儀器回到待機檢測狀態。 五. 儀器操作 1、開機/關機：將電源適配器插入儀器DC插座，接入市電(100～240V 50/60Hz)，儀器接通電源或按〈開/關〉鍵約2S，直至儀器顯示開機畫面，同時打印機通電走紙3點行，打印機指示燈亮；接著顯示“請移開試樣室物品，合上試樣室蓋，按〈設置〉鍵”，再按〈設置〉鍵，則儀器顯示“儀器正在自檢，請稍候”此時儀器開始自檢，同時顯示自檢進程（橫條），自檢時間約為1分鐘，當自檢完畢，儀器進入待機檢測狀態。儀器開機后按〈開/關〉鍵則關機。 儀器開機預熱15分鐘后再使用，則工作更加穩定，測量結果更加準確。 2、參數設置：

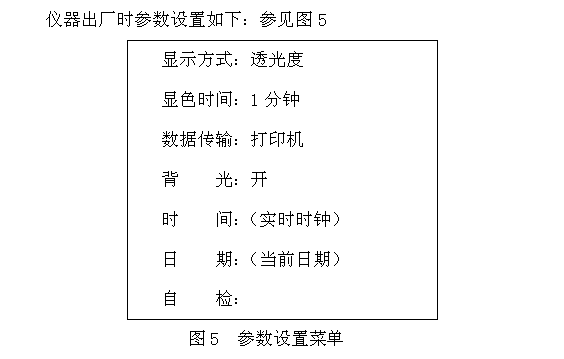

其中：顯示方式可在“透光度”、“吸光度”、“透射比”和“吸收比”等四個參數間選擇；顯色時間為1～9分鐘；數據傳輸?shù)健按蛴C(jī)”或“計算機”；自檢則檢測各通道的光能量。設置方法參見〈模式〉鍵功能。 3、對照（和樣品）測試： 進行樣品測試前，必須先做對照測試，否則選擇最近的對照試樣數據做參比對照。試樣放入試樣室前應按〈100%T/ABS0〉鍵使透光度置100.0或吸光度置0.000（若透光度不為100.0或吸光度不為0.000時）。 進行對照測試時，試樣室第1通道放置對照試樣，第2~6通道可放置樣品試樣，試樣放入試樣室后，合上試樣室蓋，按〈對照〉鍵，儀器進行測試，同時顯示屏第1通道序號左邊顯示“*”號（表示該通道為對照試樣），顯示屏下方提示欄提示：“對照測試，顯色時間：xx：xx”，顯色時間開始倒計時，當計時為0時測試完畢，顯示屏顯示吸光度增量及抑制率，抑制率是以第1通道對照試樣為參照，第1通道抑制率欄顯示空白，同時測量數據通過打印機打印或傳送到計算機，并自動保存在機內；顯示屏一直顯示已測量的數據，直至再次按〈設置〉鍵則儀器進入待機檢測狀態，同時各通道序號按順序增6；序號可通過按〈模式〉鍵等修改但不能超過當前序號最大值。顯示參見圖6，打印參見圖4。 對照測試可在以后再次進行。

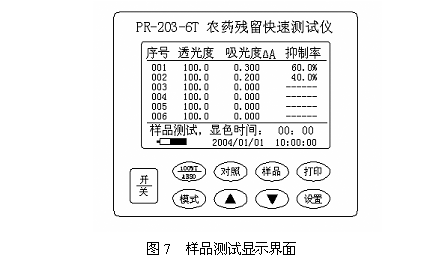

4、樣品測試： 試樣放入試樣室前應按〈100%T/ABS0〉鍵使透光度置100.0或吸光度置0.000（若透光度不為100.0或吸光度不為0.000時）。 進行樣品測試時，試樣室第1 ~6通道均可放置樣品試樣，試樣放入試樣室后，合上試樣室蓋，按〈樣品〉鍵，儀器開始測試，同時顯示屏下方提示欄提示：“對照測試，顯色時間：xx：xx”，顯色時間開始倒計時，當計時為0時測試完畢，顯示屏顯示吸光度增量及抑制率，抑制率是以最近的對照試樣數據為參照，同時測量數據通過打印機打印或傳送到計算機，并自動保存在機內；顯示屏一直顯示已測量的數據，直至再次按〈設置〉鍵則儀器進入待機檢測狀態，同時各通道序號按順序增6；序號可通過按〈模式〉鍵等修改但不能超過當前序號最大值。參見圖7
5、數據檢查： 儀器在待機檢測和數據檢查狀態下，按▲〉、〈▼〉鍵可檢查機內保存的歷史數據，按〈打印〉鍵可把檢查的數據打印出來；按〈設置〉鍵儀器回到待機檢測狀態。參見圖8

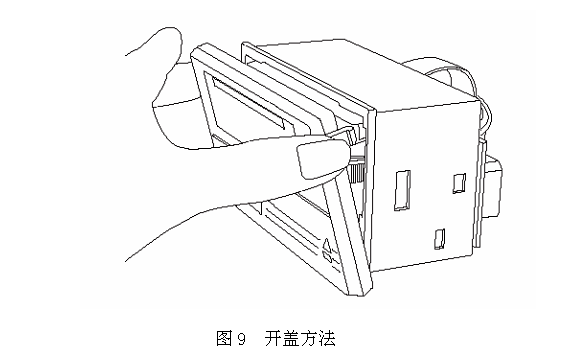

6、打印機操作： a、 在線/離線運行選擇：瞬時按動按鍵（持續時間0.5秒以內），則只改變打印機在線或離線的運行狀態。按一次轉過去，再按依次轉過來。（注意：操作時要快，持續時間0.5秒以內，否則回造成走紙）。 b、 走紙操作：在離線狀態下，按按鍵（持續時間1秒以上）松手后，打印機將走紙。再以同樣方法按按鍵，松手后停止走紙。在走紙過程中，按按鍵，打印機直接進入在線運行。 c、 更換色帶： 色帶盒在打印機出廠時已經裝好,使用中需更換是按下列步驟進行: a) 翻開打印機的前面蓋板；如圖9 b) 拉出機頭:捏緊機頭左右兩側的彈性捏手,將機頭拉板向外拉出.直到色帶全部露出打印機機殼外面. c) 取下色帶盒:從打印機機頭輕輕取下色帶盒.操作時,先抬起色帶盒的右側,然后再抬起左端,取下色帶盒.如圖10 d) 安裝新色帶盒:首先將色帶盒的右端輕輕放在機頭右端的齒輪軸上,左端稍微抬起,不要放下.這時如發現色帶盒右端未落到底,請用手指按住色帶盒上的旋鈕,按順時針方向稍微轉動一下,直到色帶盒的右端落到底后再放下色帶盒的左端.請檢查色帶是否拉直,如未拉直,或色帶還露在色帶盒的外面,可再璇動色帶盒上的旋鈕,直到把色帶拉入色帶盒內并拉直為止.當沒有紙?jiān)跈C(jī)頭里時,更換色帶更加容易. e) 將機頭拉板推回原位,蓋上打印機前面蓋板.

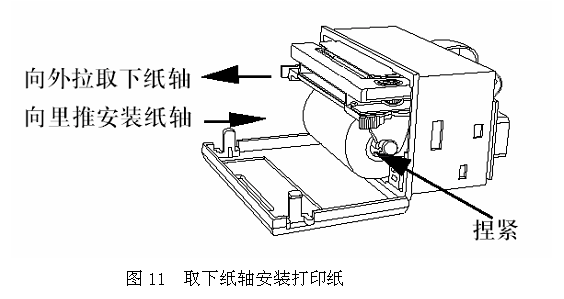

d.更換紙卷： 打印機更換紙卷操作非常簡單，它不需要取出整個打印機，只需要打開打印機前面蓋板，拉出機頭拉板更換紙卷，便完成了換紙操作。其具體步驟如下： a) 翻開打印機前面蓋板； b) 拉出機頭拉板：用手捏緊機頭拉板左右兩側的彈性捏手，將機頭拉板向外拉出，直到紙軸露在打印機機殼外面。 c) 取下紙軸：捏緊伸縮紙軸的兩端，將紙軸從打印機中取下。 d) 安裝新紙卷：將新紙卷套在紙軸上，捏緊紙軸兩端，將紙軸放回原處。松手后紙軸會卡在紙軸架上，確認紙軸已安裝牢固。 e) 將紙卷端頭剪成錐形。 f) 接通打印機電源（按〈開/關〉鍵使儀器開機），打印機走紙三點行后，進入待命狀態，此時指示燈亮。按鍵（持續時間1秒以上），打印機開始走紙。這時將已剪好紙頭的紙卷推入機頭底部進紙口，紙便會被打印機卷進機頭，直到從機頭出紙孔方露出一段長度為止。再按一下按鍵停止走紙；將拉板推回原位，并將打印紙的紙頭從前蓋板的出紙口中穿出，蓋上打印機前面蓋板。
六. 試樣處理方法 1、試劑及準備： 注意：所有化學試劑均不得入口、入眼、若因操作失誤發生此類情況，應立即用大量水沖洗，必要時送醫院處理。每次操作完畢均應洗手，避免化學物質長時間殘留在皮膚上。 a、 緩沖液：將緩沖液試劑袋中的試劑倒出，溶于500ml蒸餾水中， 溶解、混勻即可。 b、 底物：向標有“底物”的試劑瓶中加入12.5ml（以試劑瓶上的標簽為準）蒸餾水，溶解、混勻即可。0-5℃環境下保存。 c、 顯色劑：向標有“顯色劑”的試劑瓶中加入25ml 緩沖液，溶解、混勻即可。 d、 酶：按試劑包裝盒內使用說明的要求來配制、使用、儲存試劑。該試劑在臨用前取出一瓶打開，用一瓶開一瓶。要防止其他物質的污染，以免酶試劑中毒失效。平時不在使用狀態時，酶試劑應在0-5℃環境條件下保存。 2、主要器具： 以下測試過程中所需用到的所有器具在使用前均應洗凈備用，不能有其它化學物質污染。 a、 快速移液器： 規格有:50ul 100ul 5000ul(選件) b、 定體積加液器: 規格有:10ml. c、 專用反應瓶及比色皿 七、 果蔬中農藥殘留的測試: 1、對照測試: 取酶100ul,緩沖液2.5ml,加入專用反應瓶中,混勻,再加入顯色劑100ul.底物100ul.搖勻后立即轉移到1cm比色皿中,及時放入儀器,按<對照>鍵進行對照測試。 注意：試樣放入試樣室前應按〈100%T/ABS0〉鍵使透光度置100.0或吸光度置0.000（若透光度不為100.0或吸光度不為0.000時）。 2、樣品提取： 取2g果蔬樣品（葉菜剪成寬度1cm左右的菜樣，塊根菜取橫截面樣品）放入三角瓶中，加入10ml緩沖液，振蕩提取2分鐘后過濾即為待測樣品。 3、樣品測試: 取酶100ul,待測試液2.5ml,加入專用反應瓶中,混勻靜置抑制10分鐘后,加入顯色劑100ul,底物100ul.搖勻后立即轉移到1cm比色皿中,及時放入儀器,按<樣品>鍵進行測試。 注意：試樣放入試樣室前應按〈100%T/ABS0〉鍵使透光度置100.0或吸光度置0.000（若透光度不為100.0或吸光度不為0.000時）。 4、測試結果的判讀: 若被測樣品的酶抑制率讀數超過50(即達到50%以上)時,則表明被測樣品的農藥殘留可能超過安全的界定標準,需用氣象色譜等儀器分析法作進一步的確認. 5、測試方法靈敏度: 甲胺磷≤0.5 µ g/ml 敵敵畏≤0.3 µ g/ml 八、儀器維護、注意事項 1、 儀器維護 (1)存放儀器的地方必須保持干燥、無塵、無振動。 (2)儀器內部通道應保持干凈，無灰塵，若有污物，可用棉質物拭凈。 (3)儀器操作時，必須注意比色皿通光面不能受到手指或油跡等污染，如有贓物或液體可用過濾紙檫凈。 2、 注意事項 (1)禁止在儀器DC輸入孔插入非本公司配套的其他電源。 (2)本儀器帶可充電NiH電池（儀器出廠時已裝入），可用NiH電池供電；將電源適配器插入儀器DC插座，接入市電(100～240V 50/60Hz)，即可對NiH電池進行充電，儀器開機或關機均可對NiH電池進行充電；儀器開機工作時顯示屏左下角顯示電池電量，若電量指示器變化則表示電池正在充電，若電池充滿則電量指示器全滿并停止變化，若電量指示器中間有“-”標志表示電源適配器供電；當由機內電池供電時若電池電量不足則儀器自動關機。 (3)本儀器使用本廠提供的車載線可用12V汽車電源供電。 (4)儀器使用前必須先仔細閱讀儀器使用說明書，根據說明書上的操作步驟進行操作。如儀器出現不正常現象時，應通知銷售商或送到特約維修點維修。用戶不得自行拆卸修理，否則將影響銷售商按照儀器維修條款提供優質服務。 九、儀器成套性 1、 農藥殘留快速測測儀（內置專用NiH電池6V/1600mAh） 1臺 2、 專用電源適配器 1個 輸入100～240VAC 50/60Hz 0.4A 輸出6VDC 2.5A 3、 12V車載電源線(可選) 1條 4、 使用說明書 1份 5、 保修卡 1張 6、 合格證 1張
六、附加說明
配置清單
PR-203-6T型農藥殘留速測儀主機箱配置清單
PR-203-6T 農藥殘留速測儀 附件箱配置清單
